מערכות מים אפורים

מערכת אקו גארדן אוספת את מי הרחצה (אמבטיות, מקלחות, כיורי הרחצה ומי המזגנים) שלאחר שימושם נקראים, מים אפורים בהירים.

הכנת תשתית מיחזור מים אפורים בהירים:
הפרדת צנרת מים אפורים בהירים מצנרות מים שחורים ( אסלות וכיורי מטבח) המים היוצאים ממכונת הכביסה אינם נכנסים למערכת אקו גארדן.
כל מי הרחצה ירוכזו לנקודה אחת בחצר הבית.
חשוב – גובה הצינור המרכז את המים האפורים יהיה 15-20 ס"מ מתחת לגובה פני השטח הסופיים.
הצינור המרכז את המים האפורים יהיה באזור המיועד למערכת (לדוגמא, אם המערכת תותקן בצידו המערבי של הבית, אז צינור המים האפורים ייצא בצד מערב).

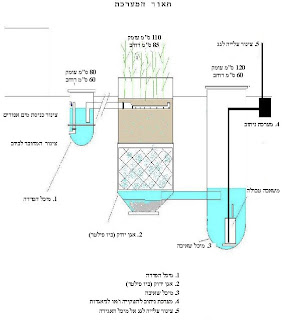

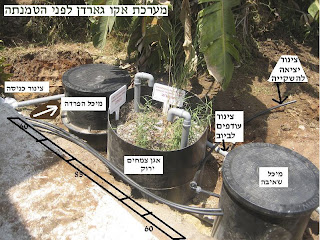

צינור המים האפורים יחובר למיכל הפרדה (RB 60/80) כ-20 ס"מ מתחת לפני הקרקע הסופיים.
בחלקו התחתון של מיכל ההפרדה – לפחות 30 ס"מ מתחת לצינור חיבור המים האפורים, ייצא צינור, שיחובר לבריכת הביוב. צינור זה משמש לניקוז עודפי המים ולניקוי תקופתי של מיכל ההפרדה.

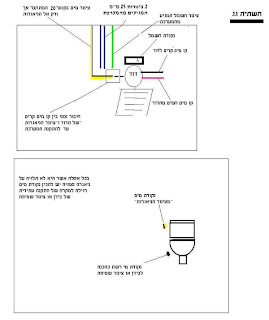

שני צינורות 25 מ"מ פלאסון דרג 6 יגיעו מהגג אל אזור המערכת. (צינורות אלו מיועדים להעביר את המים אל מיכלי ההדחה בשירותים).
מהגג יש להוריד צינורות 20 מ"מ אל האסלות שיחוברו אל מי רשת עד ליום התקנת המערכת וחיבורה אל מיכלי ההדחה בשירותים (מי רשת אלו ישמשו כגיבוי מים לאחר מכן).
במרחק שלא יעלה על 3 מטרים ממיקום המערכת, תמוקם קופסת חשמל 17/35. מתוך הקופסא ייצאו שני צינורות חשמל 16 מ"מ אל המערכת.
אל קופסת החשמל יש להעביר קו " 3 פעם 1.5 " .
מקופסת החשמל 17/35 יעלה אל הגג צינור חשמל 16 מ"מ (הולכת פיקוד).ראה שרטוט "הכנת תשתית קרקע"
אל קופסת החשמל יש להעביר קו טלפון.
השטח בגינה לו אנו זקוקים להתקנת המערכת בגינה הוא 3 מ"ר.
שטח של 1 מ"ר יוקצה למיכל האגירה (500 ליטרים) על הגג. מומלץ למקם את המיכל ליד דוד השמש, ששם יש כבר נקודת מים.
על הגג יש להתקין קופסת חשמל 17/35 בגובה של 105 ס"מ מגובה רצפת הגג ולהעביר קו "3 פעם 1.5 "
